什么是耐温磁钢直线电机？

耐温磁钢直线电机是从旋转电机演变而来的。

它的基本构成和作用原理与普通旋转电机类似,

就如同将旋转电机沿半径方向切开展平而成,

其传动方式也就由旋转运动变为直线运动





主要由工作台、滑轨、动子、动子座、驱动器几个部件组合而成

采用永磁技术的直线电机比传统伺服电机加丝杆组合精密度更高，

整定时间更短

直线电机的结构图





常见分类：耐温磁钢直线电机一般根据动定子有无使用铁芯而分为 有铁芯和无铁芯两种。

无铁芯耐温磁钢直线电机的优点：

1.没有吸引力 ，无铁芯直线电机安装时不需要处理吸引力，因此易于安装。

2..没有齿槽效应，容易实现更安定的运动实现更高精度。

3.拼接定子，行程可延伸。

4.没有铁芯意味着更高的加速度及减速度。



耐温磁钢直线电机磁导轨 磁组件



瀚海新材料 生产制造 直线电机磁导轨（组件）



永磁体一般安装在滑轨中间 ，滑轨的总长度即直线电机的行程

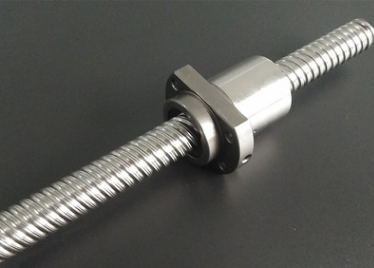

直线电机相比丝杆的优点



A: 行程长

     目前市面上直线电机行程最长可做到4.2m；丝杆一般在80cm以内;

(超过80cm丝杆的外径要做到很大，成本会直线上升）

B: 灵敏度高

     耐温磁钢直线电机可实现行程内任意位置停歇；大部分丝杆只能在端点位置，

位置公差大

C: 整定时间短

     直线电机整定时间可控制在毫秒范围内，丝杆来回晃动时间长。

且行程越长整定时间也越长

     整定时间指动子到达指定位置到在指定位置完全静止所用的时间

D: 耐温磁钢直线电机相比丝杆的缺点：贵！

     同样行程的直线电机造价是伺服电机+丝杆组合的1.5-2倍



运用领域

主要市场：

3C行业；

尤其是随着5G技术的普及大批新型手机投放市场。

因此而带来的手机配件生产线的翻新会强力推动直线电机行业的蓬勃发展

机器人和机械手臂

目前国内正处于机器人换人的大改造中。人工成本的不断上升，造就了大批大批的机械手和机器人。直线电机做为核心部件炙手可热

汽车、新能源和锂电市场

环保、节能大环境，政策的引导，国六标准的推行助力直线电机

大型检测设备、医疗设备、仓储物流、军事
